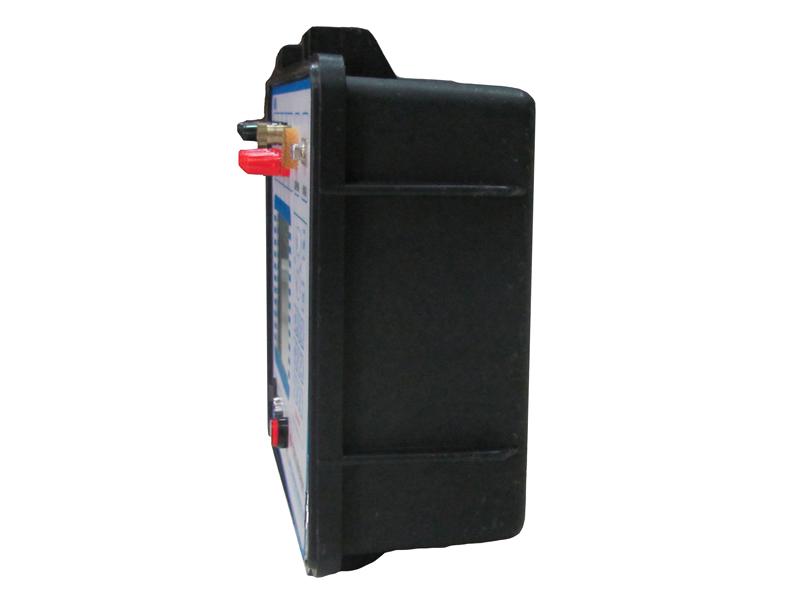

HEF-H 互感器现场校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。

产品别名
互感器校验仪、互感器检定装置

产品特性

1、互感器现场校验仪采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用

2、全中文操作界面，界面美观

3、百分表、比差、角差采用特大字体显示，方便用户观测

4、本公司生产的互感器现场校验仪完全满足JJG314-1993和JJG314-1994要求，自动采样

5、自动判断极性错误，变比错误

6、上位机软件具有虚拟仪器开放功能

7、彻底解决S级测量问题

8、自动切换量程

9、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题

10、功耗：＜15VA(不带微型打印机)

         ＜25VA(带微型打印机)

11、谐波抑制比：＞40db

12、外形尺寸(长×宽×高)：260×350×150mm3

13、重量：6kg



使用环境	温度	5℃～40℃；
	相对湿度	<80%(25℃时)
	海拔高度	<2500m
工作电源	电源频率	50Hz±0.5Hz
	电源电压	220V±5V
测量范围	同相分量(%)	0.0001～200.0；分辨率：0.0001
	正交分量(分)	0.001～700.0；分辨率：0.001
	阻抗(Ω)	0.0001～20.0；分辨率：0.0001
	导纳(ms)	0.0001～20.0；分辨率：0.0001
基本误差	同相分量	ΔX=±(X×2%＋Y×2%)±Dx(有1级可选)
	正交分量	ΔY=±(X×2%＋Y×2%)±Dy(有1级可选)
		“X”、“Y”——仪器的显示值
		“DxDy”——仪器的量化误差
		Dx=2，Dy=5
百分表		2级(有1级可选)
工作范围	电流	(1%～149%)In   (In =5A)
		(5%～149%)In   (In =1A)
	电压	(5%～149%)Un   (Un =100V，150V，100V/)
		(5%～149%)Un   (Un =100V/3)
工作负荷	电流	TO对TX＜0.12Ω cosΦ=1
	电压	a对x＜0.25VA (100V)
极性错误指示		当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示。
		注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流(电压)，以免烧坏仪器。
变比错误指示		当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。
绝缘和耐压试验及说明		端子TX()端子相通
		电源插座对外壳能承受1.5kV，1min耐压

需要说明书的可以电话联系我们或是发邮件给我们索取说明书。

索要说明书电话：027-8717 9600
邮箱：whnanrui@126.com
