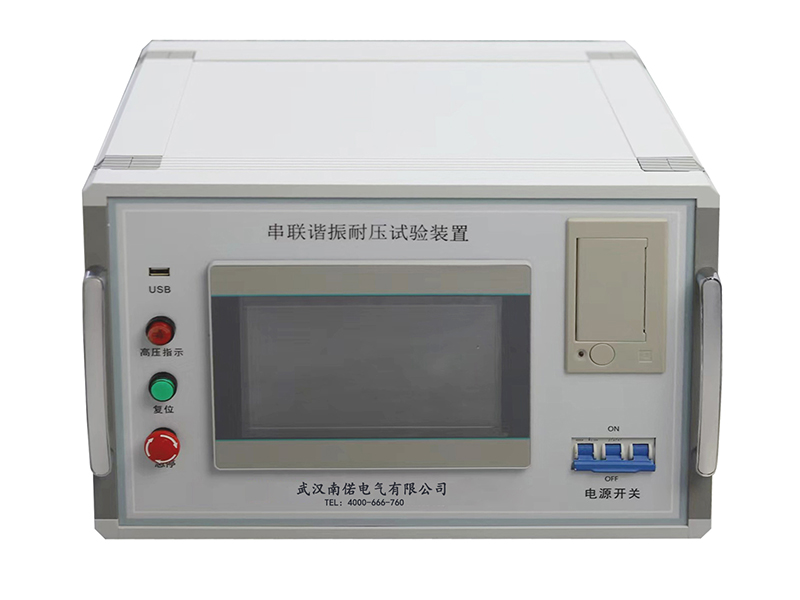

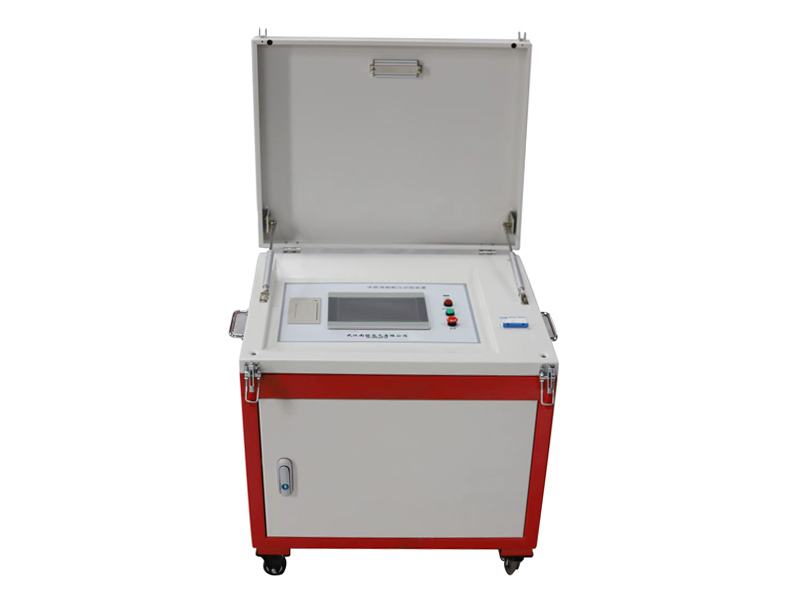

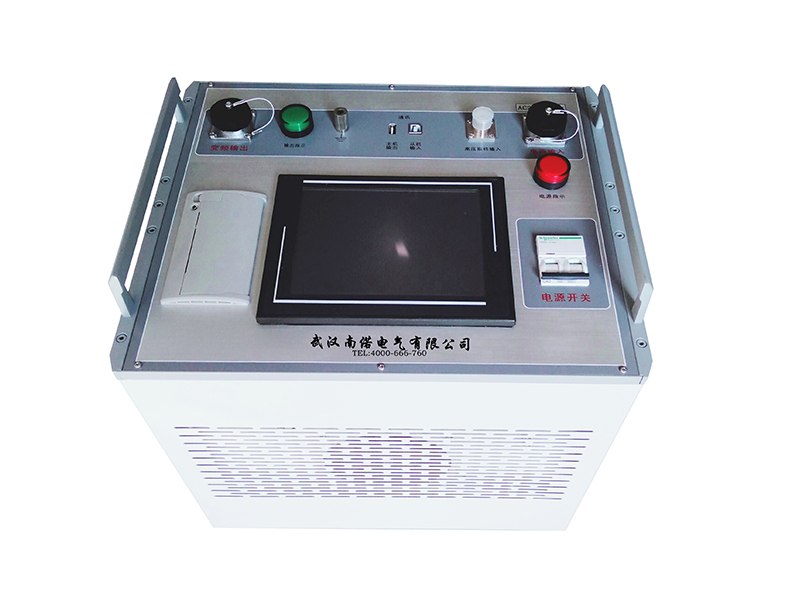

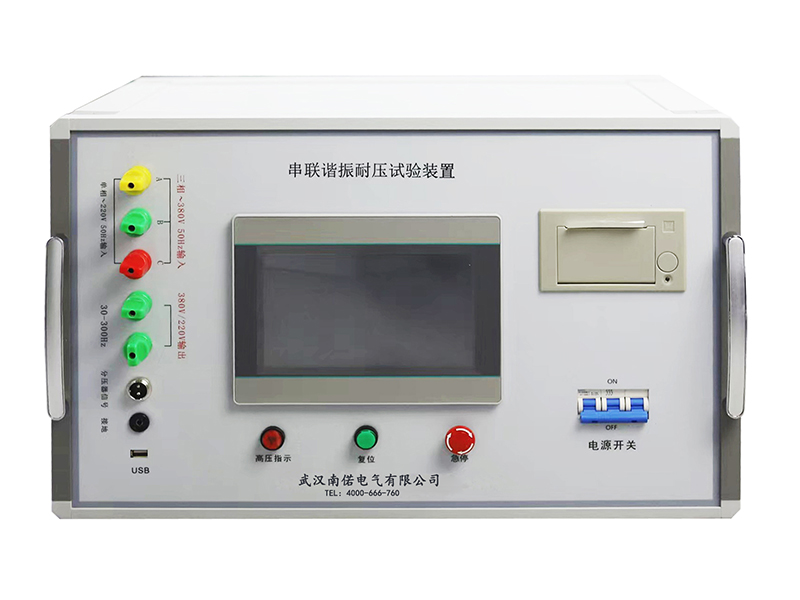

NRXZ变频串联谐振耐压试验装置

       NRXZ系列变频串联谐振针对10kV、35kV、110kV、220kV变电站及线路等电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,可以满足地、市、县级高压试验部门及电力安装、修试工程单位对于便携性的使用需求。

注: 关于产品购买、技术维护等服务,欢迎致电:4000-666-760

在线咨询
  • 400热线:4000-666-760
  • Q Q:458936748
  • 销售热线:027-87207771
  • 传真:027-87507966
  • 产品售后: 027-87179600
  • 邮箱:whnanrui@126.com
  • 产品简介

  • 技术参数

  • 维修售后

       NRXZ系列变频串联谐振主要针对10-500kV变电站及线路等电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,单只重量24kg,既可满足高电压、小电流的设备试验条件要求,又能满足低电压大电流的交流耐压试验要求,具有较宽的适用范围,可以满足地、市、县级高压试验部门及电力安装、修试工程单位现场易于移动的需求。
产品别名

      变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置、串联谐振系统
产品特性

       1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

       2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压仪器和普通的大功率工频试验变压器,而且,谐振激磁电源需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验仪器的1/10-1/30。

       3、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。

      4、不会出现恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现恢复过电压。
