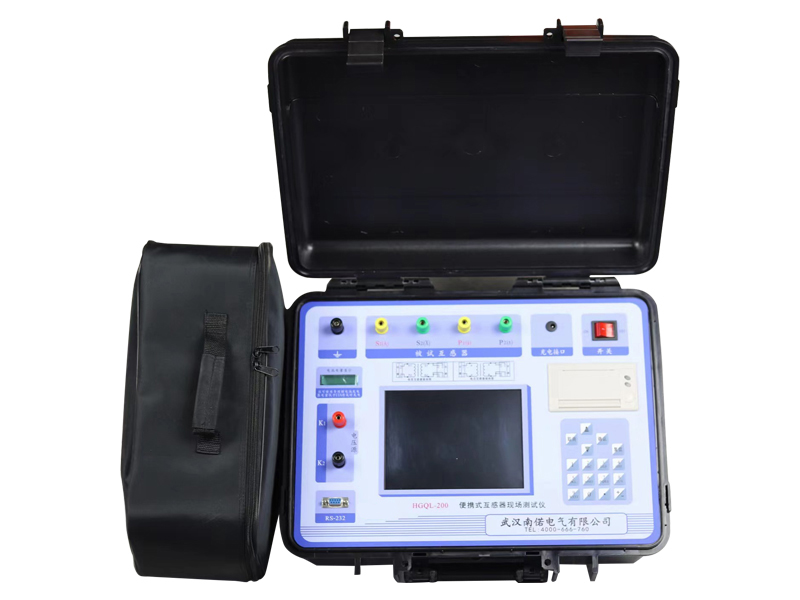

1、HGQL-200便携式互感器现场测试仪具有递推法测量电流互感器误差功能，方便现场开展计量装置现场检定工作。
2、现场检定电流互感器不需要标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用简单的测试接线和操作实现电流互感器的检定，降低了工作强度和增强了工作效率，方便现场开展互感器现场检定工作。
3、HGQL-200便携式互感器现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度为0.05级，仪器内置有同样变比的标准电流互感器，其精度为0.05.能够准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
4、采用接近工频的异频功率电源测试，可以阻止现场工频电磁辐射和串联干扰。
5、测量范围宽，可以至5A/5A~31500A/5A或5A/1A~6300A/1A。
6、具有电流互感器变比极性、二次绕组内阻，直流电阻测试功能。
7、采用8寸1024×768分辨率屏幕TFT彩色液晶触摸显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的方便、快捷。
8、采用软件算法，测量数据的准确性进一步增强。
9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
10、自动对测试数据进行化整，并判断是否超差，超差数据显示橙色，并且窗口右下角显示超差，对互感器的数据特性直观明了。
11、仪器可以盲测互感器的变比，测试出结果后给出推算变比值。
12、直接出具现场检定结论，合格或超差，且内置打印机直接打印数据。
13、规模存贮器可存储现场测试数据多达1000条。
14、采用RS232或USB接口连接计算机打印数据证书。
15、采用工程塑料模具机箱防震、防压，保障现场操作人员的生命和设备损坏。
16、仪器分为普通款和带电池款，如果是带电池款，内置的电池充电时间大概是12-24个小时，充满后可以连续工作12个小时以上。

1、电流互感器误差测量部分
①整机准确度：被测电流互感器误差限值的1/3
②测试范围：5A/5A~31500A/5A或5A/1A~6300A/1A

二次电流为5A的互感器额定一次电流范围
5	7.5	10	15	20	25	30	40
50	60	75	80	100	120	150	160
200	250	300	315	400	500	600	630
750	800	1000	1200	1250	1500	1600	2000
2500	3000	3150	3200	4000	5000	6000	6300



二次电流为1A的互感器额定一次电流范围
5	7.5	10	15	20	25	30	40
50	60	75	80	100	120	150	160
200	250	300	315	400	500	600	630
750	800	1000	1200	1250	1500	1600	2000
2500	3000	3150	3200	4000	5000	6000	6300

注：二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。
其它末在表中出现的电流互感器变比的测试方法如下：
③被测电流互感器工作范围： 1％～200％
④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S
⑥电阻、导纳测量误差≤5.0％
测量范围：   R： 0.00Ω～20.0Ω
              Y:  0.000mS～100.0mS
2、电压互感器校验仪部分
      变比测试范围：1KV-500kv
3、仪器消耗功率：20VA
4、仪器准确度等级：0.05S级
5、最大外形尺寸（cm）：L460´W375´H183
6、重量（kg）:10.0
