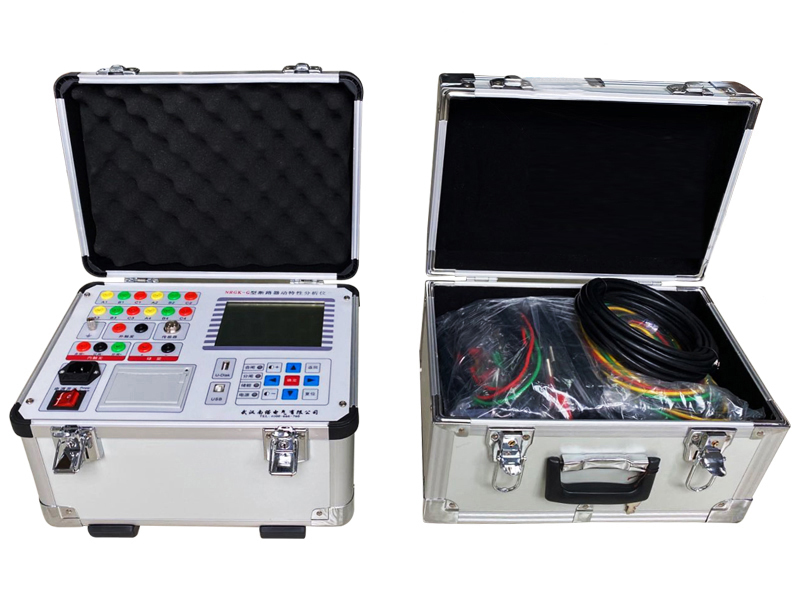

NRGK-断路器动特性分析仪

NRGK-G型断路器动特性分析仪适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。抗干扰能力在500kV变电站旁路母线带电的情况下，也能测量。采用通用式测速传感器，直线直线传感器，旋转传感器，安装方便、简捷。

注：关于产品购买、技术维护等服务，欢迎致电：4000-666-760

产品别名
高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

产品特性

1、性能

时间：12个断口的固有分、合闸时间，同相同期、相间同期。

重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速度：刚分、刚合速度，时间－行程特性曲线。

行程：总行程，开距，超行程，过冲行程，反弹幅值。

电流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特点

①适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

②在500kV变电站旁路母线带电的情况下，也能测量。

③通用式测速传感器，直线直线传感器，旋转传感器，安装方便、简捷。

④开关动作一次，得到开关机械特性试验数据及相应的波形图谱。

⑤主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

⑥主机大屏幕、宽温度、直透视、背景光液晶、中文显示数据及图谱，液晶对比度电子调节、断电记忆。

⑦中文菜单操作使用方便。仪器内置打印机，可打印数据及图谱。

使用环境	输入电源	220V±10% 50Hz±10%
	大气压力	86～106kpa
	温度	－10℃～40℃
	湿度	≤80%RH
安全性能	绝缘电阻	＞2MΩ
安全性能	介电强度	电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
基本参数	时间	量程：4000.0ms，分辨率：0.1ms 误差：①100ms以内，0.1ms±1个字 ②100ms以上，0.1%±1个字 ③同期
	速度	量程：20.00m/s，分辨率0.01m/s 误差：①0～2m/s以内，±0.1m/s±1个字 ②100ms以上，±0.2m/s±1个字
	行程	真空断路器：量程：50.0mm，分辨率：0.1mm，误差：1%±1个字 SF6断路器：量程：300.0mm，分辨率：1mm，误差：1%±1个字少油断路器：量程：600.0mm，分辨率：1mm，误差：1%±1个字
	电流	量程：15A ，分辨率：0.01A
	输出电源	DC30～250V数字可调/15A（瞬时工作）
	外形尺寸	360mm(L)×280mm(W)×300mm(H)
	重量	9kg
